آشنایی با فرآیند کارگاه مونتاژ برد های الکترونیکی
چالش راه اندازی یک کارگاه مونتاژ بردهای الکترونیکی را می توان به حداقل رساند. ما به عنوان یک شرکت قدیمی در این حوزه که سالهاست تولید برد الکترونیکی و مونتاژ آن را انجام می دهیم، یک مسیر مشخص برای شروع را ترسیم می کنیم تا با کمترین مشکل و بیشترین بهره وری بتوانید کارگاه خود را راه اندازی کنید.
برای تولید ارزان و در حجم بالا باید از ماشین آلات مناسب استفاده کرد. در این مقاله به نحوه راه اندازی خط تولید برد های الکترونیکی و محصولات در یک کارگاه مونتاژ برد SMD می پردازیم. در این کارگاه ها، عمده عملیات به صورت اتومات و با کمک ماشین آلات صورت می‌گیرد. ابتدا مونتاژ قطعات SMD بوسیله دستگاه و سپس مونتاژ قطعات DIP به صورت دستی انجام می شود.
فرآیند راه اندازی خط تولید ارزان در کارگاه مونتاژ برد
تجهیز و ساخت کارگاه الکترونیک برای تولید و مونتاژ برد باید به همراه یک فرآیند خط تولید مدون باشد تا بردهای الکترونیکی با کیفیت و کمترین ایراد مونتاژ شوند. این مراحل شامل:
- شابلون زدن خمیر قلع
قطعه گذاری و مونتاژ قطعات SMD- ذوب خمیر قلع
- مونتاژ دستی و مونتاژ قطعات DIP
- کنترل کیفی
- تمیز کردن برد ها
- بسته بندی
قطعه گذاری و مونتاژ قطعات SMDحال به تشریح هر یک از این مراحل می پردازیم:
مرحله اول کارگاه مونتاژ برد ؛ شابلون زدن خمیر قلع
برای مونتاژ قطعات SMD باید از خمیر قلع استفاده کرد. خمیری خاکستری و چسبناک و حاوی ماده FLUX. قبل از قطعه گذاری باید بر روی تمام پد هایی که قطعه سوار می شود خمیر قلع قرار گیرد. با استفاده از یک شابلون می توان این عملیات را به سرعت انجام داد.
عمل شابلون زدن خمیر قلع بسیار شبیه به چاپ سیلک روی لباس است که با قرار دادن شابلون روی لباس و پخش جوهر، نقاط مورد نظر آغشته به جوهر می شود. در چاپ خمیر قلع از یک شابلون فلزی استفاده می شود که محل پایه قطعاتی که باید مونتاژ شود روی آن برش خورده.
پس از فیکس کردن شابلون به PCB ، روی شابلون را با خمیر قلع می پوشانیم تا در تمام منافذ خمیر قلع نفوذ کند. مشکل اصلی در انجام این قسمت از کار قرار گرفتن محکم شابلون بر روی برد و فیکس شدن آن است تا خمیر در جای مناسب قرار گیرد.
همچنین قیمت خمیر قلع زیاد بوده و هدر رفتن آن در پی استفاده غیر اصولی بالا می رود. بهتر است برای فیکس کردن شابلون روی برد مدار چاپی از دستگاهی به نام Stencil Printer استفاده کرد که سرعت و دقت کار را بالا می برد. جنس شابلون های استنسیل از فسفر برنج ، مس و استیل است و به دو روش شیمیایی و لیزری تولید می شود.
مرحله دوم؛ قطعه گذاری
زمانی که خمیر قلع بر روی برد قرار گرفت، قطعات بر روی آن چیده می شود. این کار را می توان بوسیله دست یا دستگاه مونتاژ انجام داد. استفاده از پنس های مخصوص برای مونتاژ دستی وسیله ای بسیار کارآمد است!
یک تفکر رایج این است که برای مونتاژ برد های SMD حتما باید دستگاه مونتاژ داشت در حالی که اگر برای لحیم کاری از خمیر قلع استفاده شود، صرفا چیدمان قطعات در جای خود کار وقت گیری نیست و دست انسان با دقت مشابه دستگاه مونتاژ کار می کند. در واقع به خاطر تکراری بودن و خسته شدن نیروی کار است که برای تولیدات حجم بسیار بالا از دستگاه مونتاژ استفاده می کنیم.
دستگاه مونتاژ SMD یا دستگاه Pick and Place چیست؟
این دستگاه در واقع یک ربات کارتزین است که با استفاده از مکش هوا قطعات را بلند کرده و در سر جای خود قرار می دهد. برای راه اندازی اولیه این دستگاه باید وقت زیادی صرف کرد تا برنامه دستگاه، تنظیمات اولیه و جای گذاری PCB و رول های قطعات را انجام داد، اما بعد از آن با سرعت بسیار بالایی شروع به چیدمان قطعات می کند. به همین دلیل ما برای تولیدات با حجم بسیار بالا استفاده از این دستگاه را برای کارگاه مونتاژ برد پیشنهاد می کنیم و برای تولیدات حجم کمتر، قطعه گذاری دستی را راهکار بهتری برای کارگاه مونتاژ برد می دانیم.
اتاق مونتاژ SMD
بسیاری افراد تصور می کنند برای آماده سازی برد های smd با سرعت بالا حتما باید دستگاه مونتاژ داشت، اما برای تعداد 100 عدد برد در روز، روش قطعه گذاری دستی سریع تر است! اگر می خواهید تولید را در محل کار خود داشته باشید و آن را برون سپاری نکنید، احتمالا با توجه به حجم کار نیازی به خرید این دستگاه ندارید.
مرحله سوم؛ ذوب خمیر قلع
پس از قطعه گذاری باید خمیر قلع را ذوب کرد تا پس از خنک شدن، عمل لحیم کاری صورت گیرد. برای ذوب کردن خمیر قلع از دستگاه کوره مادون قرمز (Reflow Oven) استفاده می کنند. این دستگاه دمای برد ها را تا 250 درجه سانتی گراد بالا برده و بصورت کنترل شده دما را پایین می آورد. این کنترل از انبساط ناگهانی و حرکت قطعات و ایجاد ترک در لحیم کاری جلوگیری می کند. دستگاه های آون دارای چند منطقه حرارتی مختلف هستند که برد را پیش گرمایش داده و آرام آرام به نقطه ذوب قلع می رساند. همچنین خنک شدن برد به شکلی آسته انجام می شود تا از شوک حرارتی به سطح برد و قطعات جلوگیری شود.
برخی از کوره های مادون قرمز به شکل رومیزی و برخی دارای نوار نقاله اند . ما بسته به حجم تولید از کوره با توان مناسب استفاده می کنیم. پس از خروج برد از کوره، لحیم کاری قطعات SMD تمام شده است!
چسب کاری برای مونتاژ بردهایی که در هر دو سمت قطعه دارند:
برخی بردها در دو طرف قطعه گذاری می شوند. در این موارد ابتدا سمتی که تعداد قطعات کمتر و کوچکتری دارد مونتاژ می شود و سپس سمت دیگر برد را مونتاژ می کنیم. قبل از آنکه برد را برای مونتاژ سطح دوم مجدد در کوره قرار دهیم، سمت اول را با استفاده از چسب مخصوص می پوشانیم تا در هنگام گرم شدن سمت دیگر، قطعات از جای خود جابجا نشوند.
مرحله چهارم؛ لحیم کاری قطعات DIP
پس از لحیم شدن قطعات SMD، برد هایی که دارای قطعات DIP باشند را به صورت دستی لحیم میکنیم. در تولیدات حجم بالا، از وان قلع موجی (Wave soldering machine) برای لحیم کاری قطعات DIP استفاده میشود. در طراحی می بایست تا جای ممکن از قطعات SMD استفاده نمود چرا که مونتاژ DIP پر هزینه و زمان بر است.
مرحله پنجم؛ تست و کنترل کیفی

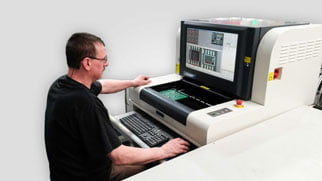

در کارگاه مونتاژ برد پیشرفته تر از دستگاه های AOI جهت بازرسی بردهای الکترونیکی استفاده می شود. با استفاده از این دستگاه می توان کیفیت لحیم کاری، اتصالات نابجا و مونتاژ اشتباه قطعات را به سرعت تشخیص داد. برای تولیدات حجم کم و مدارات ساده نیازی به دستگاه AOI نیست و با بازرسی چشمی و تست تک تک برد ها می توان محصول را کنترل نمود.
مرحله ششم، شست و شوی بردها:
پس از لحیم کاری مقداری فلاکس بر روی برد بر جای می ماند، فلاکس مایعی است که به خمیر قلع افزوده شده تا آن را نرم و چسبنده کند. این مایع چسبناک ظاهر ناخوش آیندی بر روی برد ایجاد میکند و پس از مدتی به خاطر خاصیت اسیدی باعث کاهش استحکام لحیم پایه ها می شود.
برای جلوگیری از این اتفاق باید بردها را شست و شو داد. این شست و شو توسط آب گرم بدون یون صورت می گیرد. آب بدون یون هیچ گونه خاصیت رسانایی ندارد و موجب بروز مشکلی در کار نخواهد شد.
مرحله آخر کارگاه مونتاژ برد ؛ بسته بندی
یکی از موارد مهم کارگاه مونتاژ برد رعایت نکات ایمنی حفاظت از قطعات در برابر الکتریسیته ساکن در بسته بندی تجهیزات الکترونیکی است. پلاستیک های معمولی به سادگی چند صد ولت الکتریسیته ساکن ایجاد می کنند و این ولتاژ برای بسیاری از قطعات می تواند آسیب زننده باشد.
در صنایع بسته بندی قطعات و بردهای الکترونیکی از نوعی پلاستیک آنتی استاتیک استفاده می شود که به پلاستیک های متالایز یا آنتی استاتیک معروف است. این بسته بندی از ایجاد الکتریسیته ساکن و آسیب به قطعات جلوگیری می کند.
