نحوه سفارش تولید PCB

با پیشرفت روز افزون علم الکترونیک و پیچیده تر شدن آن برای پیاده سازی مدارات الکترونیکی نیازمند به PCB یا فیبر مدار چاپی هستید.PCB یکی از مهم ترین اجزا مدار است و تولید آن هم نیازمند مراحل زیادی هست که هر نوع اشتباه در هر مرحله ای باعث خراب شدن PCB شما میشود، تولید PCB و نحوه سفارش تولید PCB را اصولی انجام دهید!!

چه کار کنیم که از این خرابی ها و مشکلات جلوگیری کنیم؟

بهترین پیشنهادی که میتوانیم به شما بدهیم این است که تولید PCB خودتان را به شرکت های تولید کننده PCB بسپارید ، البته میتوانید خودتان هم PCB چاپ کنید اما از نظر زمانی و کیفیت اصلا به صرفه نیست و نیازمند تخصص و تجربه در تولید PCB میباشد.

برای اینکه فیبر مدار چاپی خودتان را به شرکت های تولید کننده PCB بدهید باید نکاتی رو رعایت کنید که در ادامه بهشون میپردازیم تا در جریان سفارش تولید PCB به مشکل نخورید.

طراحی برای سفارش تولید PCB:

شما باید برای تولید PCB اول مدار خودتان را طراحی کنید ، اگر تخصصی در طراحی ندارید ، سفارش طراحی مدار را به طراحان ماهر بسپارید. شرکت مرصا در این زمینه میتواند به شما کمک زیادی بکند فقط کافیست با کارشناسان ما تماس بگیرید. ولی اگر خودتان طراح PCB هستید برای سفارش تولید PCB باید به نکاتی توجه کنید که در ادامه تک به تک توضیح داده شده است.

نرم افزاری که به کمک آن طراحی میکنید

برای طراحی PCB چندین نرم افزار مختلف وجود دارد مثل :

• آلتیوم دیزاینر (Altium Designer)
• پروتئوس (proteus)
• مولتی سیم (Multisim)
• Easy EDA
• Eagle



برای طراحی باید توجه داشته باشید با چه نرم افزاری طراحی میکنید؟ باید نرم افزاری را انتخاب کنید که اکثر تولید کنندگان PCB با آن کار میکنند و فایل آن نرم افزار را از شما قبول میکنند.

تمام تولید کنندگان PCB در استفاده از نرم افزار آلتیوم دیزاینر اتفاق نظر دارند و بهتره شما هم برای طراحی خودتان از نرم افزار آلتیوم دیزاینر استفاده کنید تا موقع سفارش تولید PCB به مشکل بر نخورید.

---

فایل های قابل قبول برای سفارش تولید PCB

تولید کنندگان PCB فایل هایی با فرمت PCB. و فایل Gerber را برای تولید قبول میکنند و تهیه این فایل ها از طریق نرم افزار آلتیوم امکان پذیر است.

با کلیک بر روی تصویر زیر میتوانید آموزش تبدیل فایل Gerber به PCB را هم مطالعه بفرمایید.



---

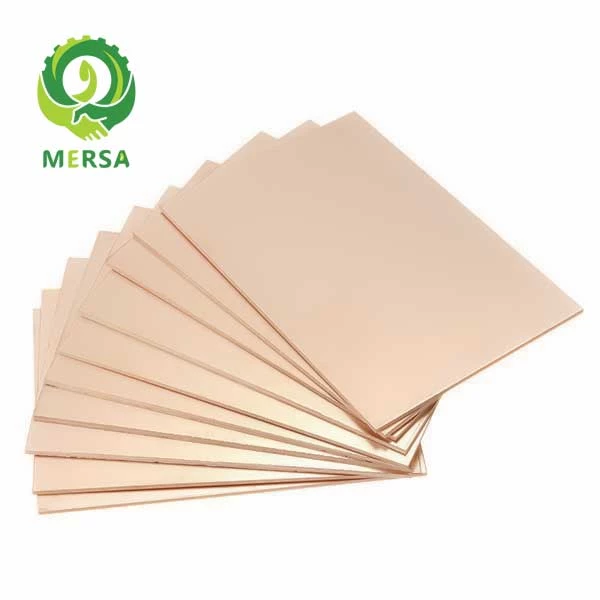

جنس مدار چاپی (PCB)

در سفارش طراحی PCB باید به این نکته توجه کنید که جنس فیبری که میخواهید باید چه نوع باشه؟

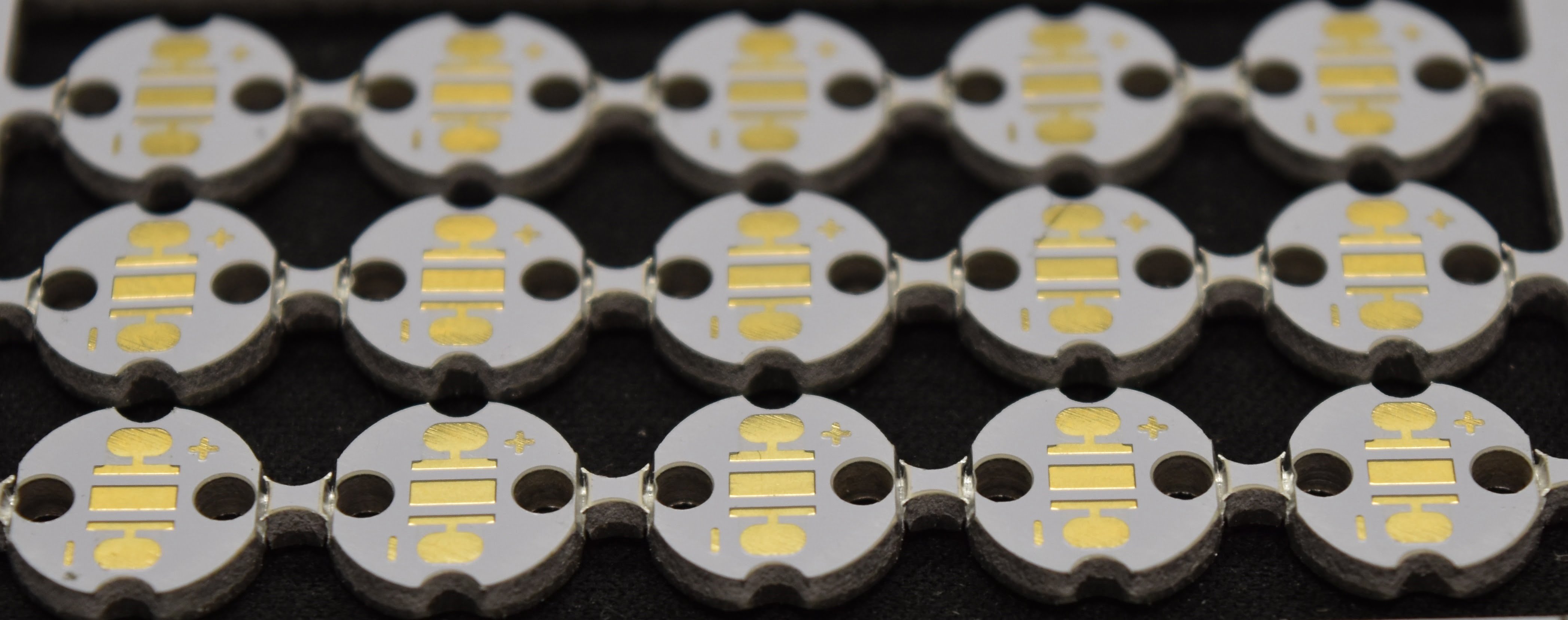

با توجه به شرایط و کارکرد و نوع مدارتان میتواند جنس و متریال ساخت PCB شما هم تغییر کند ، مثلا برای لامپ های LED از فیبر آلومینیوم استفاده میکنند، برای مداراتی که طول عمر بالا و مقاومت در برابر رطوبت ، سبک بودن و… مد نظر باشد، از فیبر فایبر (FR-4) استفاده میکنند.

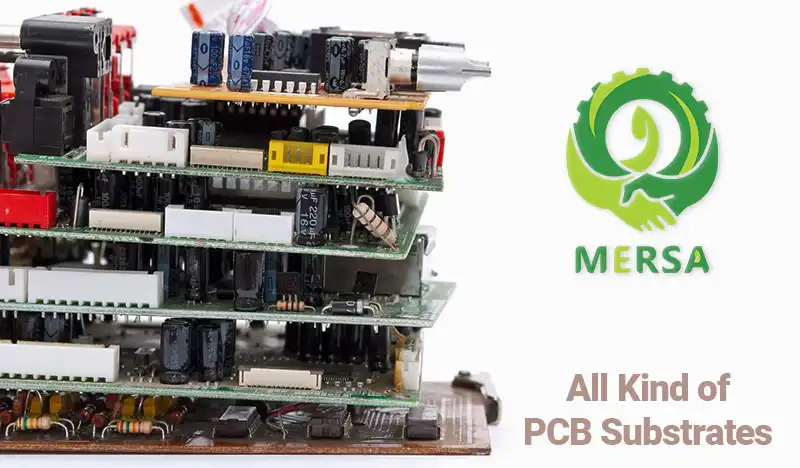

برای شناخت بهتر فیبرها و انواع آنها مقاله ای کامل قرار گرفته که میتوانید با کلیک بر روی تصویر زیر این مقاله را مطالعه بفرمایید.





---

ضخامت PCB و  لایه مس

برای سفارش تولید PCB باید به ضخامت فیبر مد نظرتان هم توجه داشته باشید و تعیین کنید که با چه ضخامتی میخواهید PCB تولید شود؟ ضخامت رایج در تولید فیبر مدار چاپی 1.6mm یا 0.062inch است.







همچنین باید ضخامت لایه مس را هم تعیین کنید اگر مداراتی دارید که جریان کشی بالایی دارند باید از ضخامت مس بالاتری استفاده کنید. ضخامت مس رایج در تولید فیبر مدار چاپی 35 میکرون است.



---

تعداد لایه ها در سفارش تولید PCB

در هنگام طراحی حتما به تعداد لایه های PCB دقت کنید . یک PCB میتواند یک لایه ، دو لایه، چهار لایه و… باشد.

اکثر مدارات را میشود در یک یا دو لایه طراحی کرد ، همچنین موقع طراحی برای سفارش PCB به این نکته توجه کنید که تا میتوانید تعداد لایه های بردتان را کاهش بدهید و اکثر تولید کنندگان PCB در ایران حداکثر دو لایه میتوانند تولید کنند. پس به تعداد لایه ها و توانایی تولید کننده هم توجه کنید.

---

حداقل فاصله بین دو ترک

وقتی که طراحی PCB را شروع میکنید ، برای اتصال پایه المان ها به یکدیگر از ترک استفاده میکنید. در نهایت وقتی که تعداد ترک ها زیاد شود مجبور هستید برای اینکه ترک کشی بیشتری انجام دهید فاصله ترک ها را از هم کم کنید و این کم کردن

فاصله هم حدی دارد.

باید اطلاع داشته باشید که شرکت تولید کننده PCB که آنجا سفارش تولید PCB میگذارید ، مقدار حداقل فاصله بین دو ترک را چه مقداری تعیین کرده است؟

شرکت مرصا میتواند تا حداقل فاصله 0.3mm یا 12mil را برای شما چاپ کند.



---

حداقل فاصله ترک از Via یا پد



در طراحی علاوه بر ترک ، از وایا (Via) و پد هم استفاده میکنید. فاصله Via و پد تا ترک های اطراف را هم باید رعایت کنید و از حداقل فاصله ای که شرکت تولید کننده تعیین کرده بیشتر در نظر بگیرید.

شرکت مرصا میتواند تا حداقل فاصله 0.3mm یا 12mil را برای شما چاپ کند.



---

حداقل ضخامت ترک سفارش تولید PCB

گاهی اوقات تراکم ترک ها زیاد میشود و ترک کشی دشوار ! شما مجبور میشوید که قطر ترک هایی که جریان کشی ندارند را

کمتر در نظر بگیرید تا فضای کافی برای بقیه ترک ها ایجاد شود.

اما باید توجه داشته باشید که تا حدی میتوانید قطر ترک را کوچک کنید در حقیقت تا حدی که شرکت تولید کننده PCB تعیین کرده میتوانید قطر ترک ها را کم کنید.



شرکت مرصا میتواند تا حداقل ضخامت 0.3mm یا 12mil را برای شما چاپ کند.



---

حداقل سایز Via یا پد

یکی از نکاتی که اکثر افراد در طراحی به آن توجه نمیکنند ، قطر Via هستش.

اگر قطر Via را کم در نظر بگیرید مشکلاتی به وجود می آید ، مثلا یکی از این مشکلات این است که در فرایند متالیزه کردن برد ،Via هایی با سایز کوچک تر هستند احتمال اینکه به خوبی متالیزه نشوند را دارند و همچنین بهتراست که قطر تمام Via ها به یک اندازه باشد تا  فرایند سوراخ کاری زمان کمتری نیاز داشته باشد.

باید به قطر سوراخ Via که شرکت تولید کننده PCB تعیین کرده است توجه کنید و کوچک تر از آن سایز در نظر نگیرید.

شرکت مرصا میتواند تا حداقل اندازه Via با قطر 4mm یا 6mil را برای شما چاپ کند.

---

حداقل فاصله Via و track از لبه برد

خیلی پیش آمده که طراحان ترک ها و Via ها را خیلی نزدیک به کادر PCB کرده اند به طوری که در فرایند تولید احتمال آسیب دیدن و قطع شدن ترک ها وجود دارد همیشه به این نکته توجه کنید که شرکت تولید کننده PCB که میخواهید در آنجا سفارش تولید PCB بگذارید حداقل فاصله ترک و Via تا لبه برد را چه مقداری تعیین کرده است؟



شرکت مرصا میتواند تا حداقل فاصله 4mm یا 16mil را برای شما چاپ کند.





---

تعیین کادر در طراحی

شما در حین طراحی باید یک کادر برای PCB خودتان در نظر بگیرید تا قطعات و ترک هایی که رسم میکنید در یک مکان مشخص باشند . معمولا کادر شما وابسته است به نوع و ابعاد قابی که میخواهید PCB را در داخل آن قرار دهید.

---

تعیین دقیق ابعاد در طراحی

یکی از مهم ترین عوامل تاثیر گذار بر قیمت PCB ابعاد آن میباشد . در طراحی های خودتان و موقع سفارش تولید PCB حتما ابعاد را دقیقا مشخص کنید .



---

تعداد سفارش تولید PCB

در هنگام گذاشتن سفارش برای تولید PCB حتما ذکر کنید که چه تعدادی PCB از طرح خودتان نیاز دارید . چون تعداد تاثیر مستقیمی در قیمت نهایی PCB دارد.

---

 محافظ سولدر

چاپ سولدر یا محافظ ،پوششی است که روی برد چاپ میشود و علاوه بر زیبایی باعث میشود تا عملیات لحیم کاری چه دستی و چه با وان قلع راحت تر ، تمیز تر و سریع تر انجام شود ، همچنین از برد در برابر اکسید شدن محافظت میکند، از رنگ های سبز ، قرمز ، آبی ، سفید و…  برای این امر استفاده میشود.

وقتی یک سفارش تولید PCB میخواهید بدهید حتما باید تعیین کنید که آیا پوشش محافظ solder نیاز دارید یا خیر ؟ اگر نیاز دارید باید رنگ مدنظر را هم تعیین کنید . معمولا از رنگ سبز برای پوشش سولدر استفاده میشود.

علاوه بر چاپ سولدر باید تعیین کنید که به چاپ راهنما یا مارکاژ نیاز دارید یا خیر ؟ چاپ راهنما موقعیت قرار گیری قطعات و اطلاعات مورد نیاز روی برد را نشان میدهد. و اکثر مواقع به رنگ سفید یا مشکی چاپ میشود .

---

برش نهایی در سفارش تولید PCB

شما باید تعیین کنید که نیاز دارید PCB های شما به چه روشی برش کاری شوند؟ معمولا برای PCB هایی که برش های صاف و مستطیلی یا مربعی دارند از برش V-Cut استفاده میشود .اما اگر طرح شما دارای برش خاصی میباشد یا به اصطلاح دارای انحنا و شکل خاصی میباشد باید با ابزار برش CNC برش کاری شود که هزینه تولید بیشتری هم دارد و در فایل طراحی مکانی که نیاز دارید برش CNC اعمال شود را باید با لایه Mechanical1 مشخص کنید.

---

پوشش نهایی در سفارش تولید PCB

پوشش نهایی برای جلوگیری از اکسید شدن مس و لحیم کاری و لحیم پذیری راحت تر ایجاد میشود.

چند نوع پوشش نهایی متداول عبارتند از :

• Hasl : به این نوع پوشش Hasl یا Hot Air میگوند . این نوع پوشش به این شکل است که PCB داخل وان قلع رفته و سپس توسط باد گرم قلع اضافه گرفته میشود و سطح PCB قلع اندود میشود.
• Immersion : به این نوع پوشش Immersion یا غوطه وری نیز گفته میشود و سه نوع قلع (ISN) ، نقره (IAG) و طلا (ENIG) دارد به این گونه که با استفاده از روش آبکاری یک لایه یکدست روی سطح مس کشیده میشود.

پوشش های نهایی دیگری مثل OSP ، HARD GOLD و… هم وجود دارند که هزینه تمام شده بالاتری دارند . اما متداول ترین پوشش نهایی Hasl میباشد.



ثبت تنها یک برد در هر سفارش تولید PCB

خیلی اوقات پیش آمده کسانی که تعدادی فایل برای تولید PCB دارند ، همه فایل ها را یکی میکنند و در قالب یک فایل تحویل تولید کننده میدهند ! یکی از اشتباهات بزرگ دقیقا همین کار میباشد . همیشه هر طراحی را جداگانه و با اطلاعات مربوط به همان سفارش تحویل تولید کننده بدهید .



حالا میتوانید با رعایت این نکات سفارش چاپ PCB خودتان را به اصولی ترین و راحت ترین شکل ممکن به تولید کننده PCB بدهید .

با کلیک بر روی آیکون پایین میتوانید به صفحه سفارش تولید PCB بروید.
